ولتمتر و آمپرمتر قرمز ، آبی 100V / 10A DCعمده/ تکی

ولتمتر و آمپرمتر قرمز/آبی 100V /10ADC

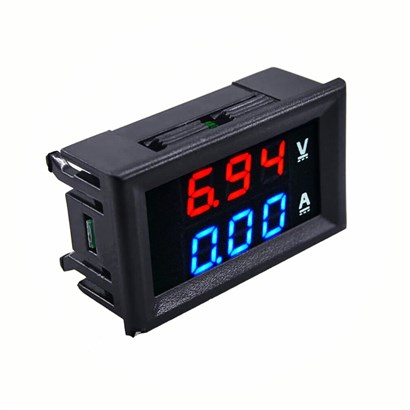

ولتمتر و آمپرمتر قرمز/آبی 100V /10ADC : نمایشگر 2 کاره با نمایش ولتاژ مستقیم در بازه 0 الی 100 ولت با رنگ قرمز در قسمت بالا و

0 الی 10 آمپر با رنگ آبی در قسمت پایین ( بدون نیاز به شنت مخصوص )

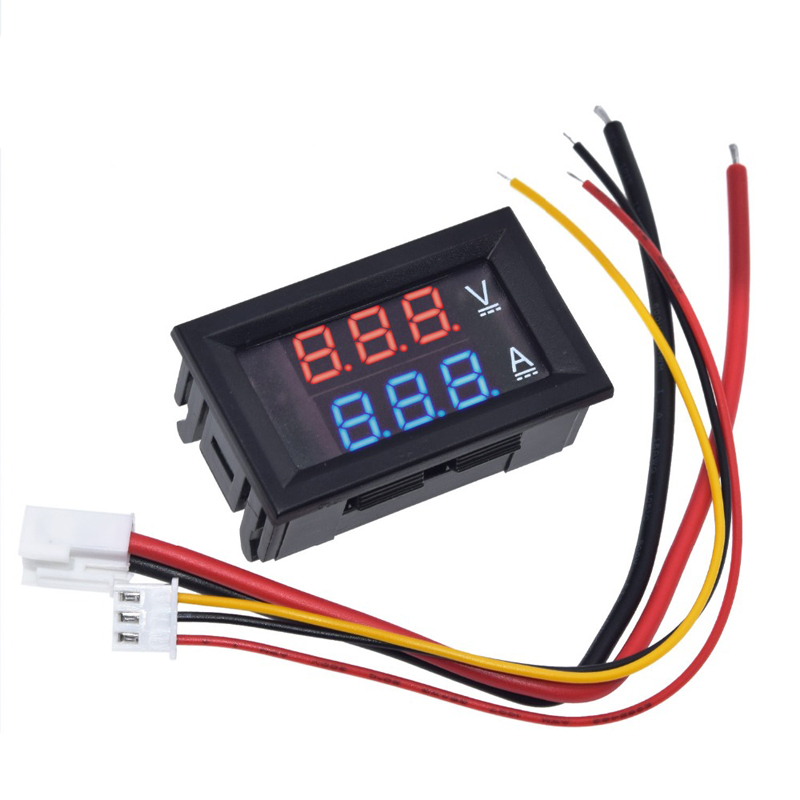

روش نصب :

1. دو سر سیم سوکت 2 پین قوی را به دو سر شنت وصل کنید .
2. دو سر شنت را در مسیر مصرف کننده به صورت سری وصل می کنیم .
3. پس از نصب سوکت 3 پین ، سیم قرمز و سیاه را به منبع تغذیه ( 4.5 الی 30 ولت ) برای روشن شدن میتر وصل می کنیم .
4. از سیم سیاه یک اشتراک گرفته و با سیم زرد به منبع تغذیه مصرف کننده ( 0 الی 100 ولت ) برای نمایش میزان ولتاژ وصل می کنیم .

مشخصات :

• رنج اندازه گیری ولتاژ : 0 ~ 100V DC
• دقت ولتاژ : 0.1V
• رنج اندازه گیری جریان : 0 ~ 10A DC
• دقت جریان : 0.01A
• منبع تغذیه راه انداز : 4.5 ~ 30V DC
• سایز : 48mm x 29mm x 21mm
• ساخت : چین

SPECIFICATIONS :

Size: 48mm x 29mm x 21mm
2 measure currents :  10A (direct measurement, built-in shunt)
Display: 0.28\” LED digital
Operating voltage: DC 4.5 ~ 30V
Measure voltage: DC 0 ~ 100V
Minimum resolution (V): 0.1V
Refresh rate: ≥500ms / times
Measure accuracy: 1% (± 1 digit)
Minimum resolution (A): 0.01A
Operating Current: <20mA
Operating temperature: -10 to 65°c
Operating Humidity: 10 to 80% (non-condensing)
Mounting cutout: 45.5mm x 26.5mm
