بار الکترونیکی Twintex 150V/30A DC PPL-8612C2
- بار (Load) الکترونیکی DC دیجیتال
- 300 وات ، قابل برنامه ریزی
- ولتاژ از 1 ولت تا 150 ولت + جریان از صفر تا 30 آمپر
- تست تخلیه باطری
- 30حافظه داخلی
- دارای 9 مد کاری : 9 basic operation modes: CCL, CCH, CVL, CVH, CRL, CRM, CRH, CPV, CPCStandard RS-232 i
- Standard RS-232 interface, support SCPI commands, support Labview
- ضمانت : یک ساله
0 تومان
در انبار موجود نمی باشد
مقایسهموجود نیست

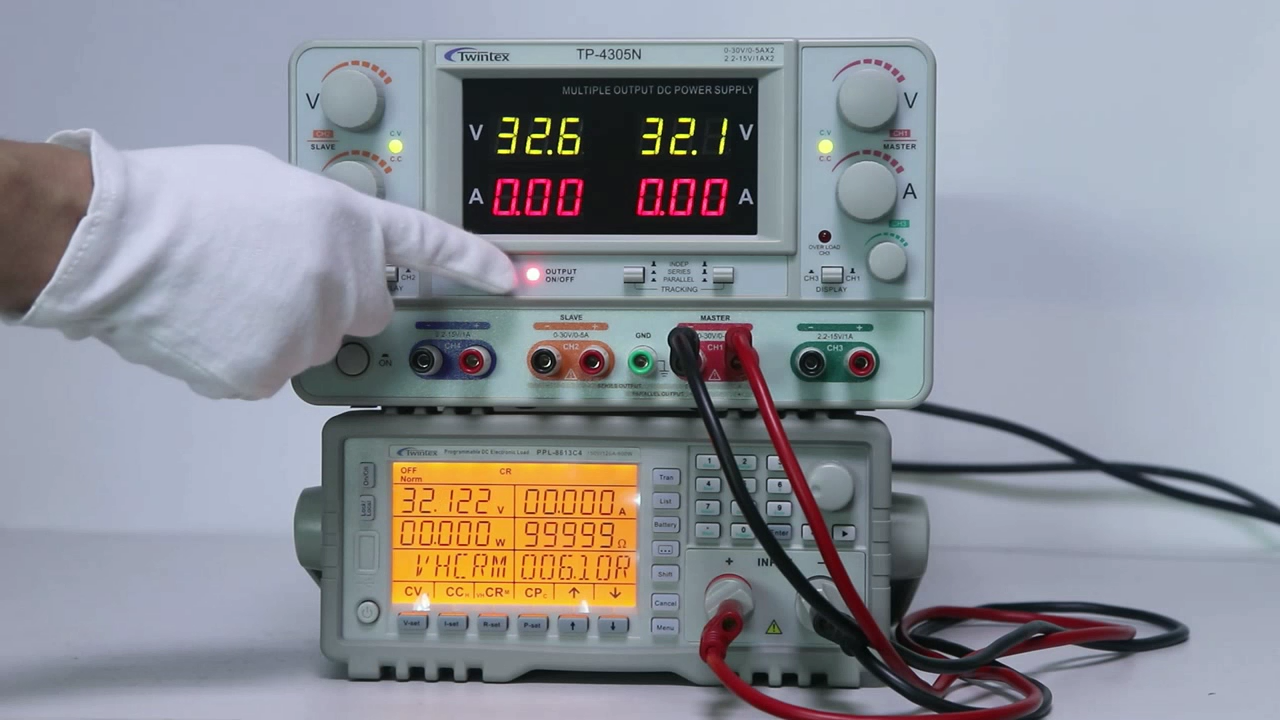

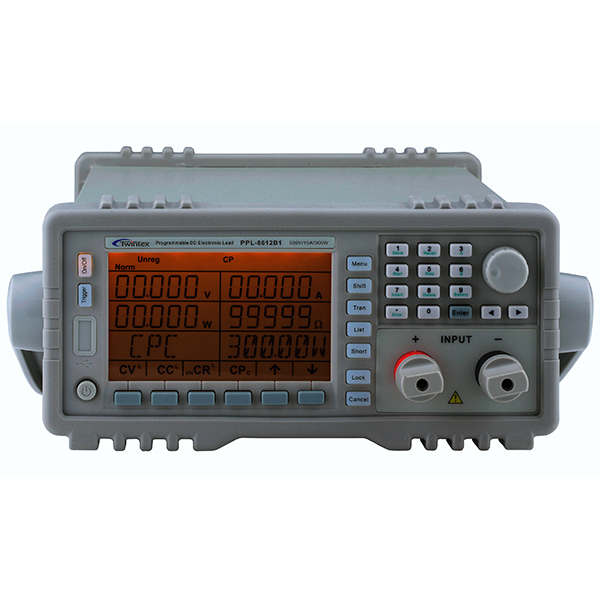

بار(load) الکترونیکی DC توئینتکس Twintex PPL-8612C2
بار(load) الکترونیکی DC توئینتکس Twintex PPL-8612C2 به عنوان جایگزین یک مصرف کننده و تستر جریان و دیگر پارامتر های منابع تغذیه به کار می رود .
این دستگاه الکترونیکی به عنوان مصرف کننده در صنعت الکترونیک بسیار پر استفاده است،
دستگاه بار الکترونیکی DC در شرکت های تولید کننده منابع تغذیه ،UPS، کارخانجات تولید باطری و شرکت های الکترونیک صنعتی و بخش های دیگر صنعت الکترونیک کاربرد دارد .
مشخصات :
- بار (Load) الکترونیکی DC دیجیتال
- قابل برنامه ریزی ۳۰۰ وات
- ولتاژ از ۱ ولت تا ۱۵۰ ولت + جریان از صفر تا ۳۰ آمپر
- تست تخلیه باطری
- ۳۰حافظه داخلی
- دارای ۹ مد کاری : ۹ basic operation modes: CCL, CCH, CVL, CVH, CRL, CRM, CRH, CPV, CPCStandard RS-232 i
- Standard RS-232 interface, support SCPI commands, support Labview
- ضمانت : یک ساله
SPECIFICATIONS :
| Model | PPL-8612C2 | PPL-8612C3 | PPL-8612B1 | |
| Rated input (0℃~۴۰℃) | ||||
| Voltage | ۰~۱۵۰V | ۰~۱۵۰V | ۰~۵۰۰V | |
| Current | ۱mA~30A | ۱mA~60A | ۱mA~15A | |
| Power *۱ | ۳۰۰W | ۳۰۰W | ۳۰۰W | |
| MOV@FS current | ۰٫۸۲V | ۱٫۲V | ۳٫۸V | |
| Constant voltage mode (CV) | ||||
| Low range | ۰٫۱~۳۰V | ۰٫۱~۳۰V | ۰٫۱~۳۰V | |
| Resolution | ۱mV | ۱mV | ۱mV | |
| Accuracy | ±(۰٫۰۵%+۰٫۰۲%FS) | ±(۰٫۰۵%+۰٫۰۲%FS) | ±(۰٫۰۵%+۰٫۰۲%FS) | |
| High range | ۰٫۱۰~۱۵۰V | ۰٫۱۰~۱۵۰V | ۰٫۱۰~۵۰۰V | |
| Resolution | ۱۰mV | ۱۰mV | ۱۰mV | |
| Accuracy | ±(۰٫۰۵%+۰٫۰۲۵%FS) | ±(۰٫۰۵%+۰٫۰۲۵%FS) | ±(۰٫۰۵%+۰٫۰۲۵%FS) | |
| Constant current mode (CC) | ||||
| Low range | ۰~۳A | ۰~۶A | ۰~۱٫۵A | |
| Resolution | ۱mA | ۱mA | ۱mA | |
| Accuracy | ±(۰٫۱%+۰٫۱%FS) | ±(۰٫۱%+۰٫۱%FS) | ±(۰٫۱%+۰٫۱%FS) | |
| High range | ۰~۳۰A | ۰~۶۰A | ۰~۱۵A | |
| Resolution | ۱۰mA | ۱۰mA | ۱۰mA | |
| Accuracy | ±(۰٫۱%+۰٫۱۵%FS) | ±(۰٫۱%+۰٫۱۵%FS) | ±(۰٫۱%+۰٫۱۵%FS) | |
| Constant resistance mode (CR) (Input voltage /current≥۱۰%FS) | ||||
| Low range (VH CRL) | ≈۰٫۰۴～۶Ω | ≈۰٫۰۲۵～۳Ω | ≈۰٫۳～۳۶Ω | |
| Resolution | ۱۰۰uΩ | ۵۰uΩ | ۶۰۰uΩ | |
| Accuracy (Impedance) | ±(۰٫۵%+۰٫۵%FS) | ±(۰٫۵%+۰٫۵%FS) | ±(۰٫۵%+۰٫۵%FS) | |
| Middle range (VH CRM) | ≈۶～۶۰۰Ω | ≈۳～۳۰۰Ω | ≈۳۶～۳۶۰۰Ω | |
| Resolution | ۲٫۷us | ۵٫۴us | ۰٫۴۵us | |
| Accuracy (Conductance) | ±(۱%+۱%FS) | ±(۱%+۱%FS) | ±(۱%+۱%FS) | |
| High range (VH CRH) | ≈۶۰～۴۰۰۰Ω | ≈۳۰～۴۰۰۰Ω | ≈۳۶۰～۴۰۰۰Ω | |
| Resolution *۲ | ۰٫۳۰us | ۰٫۲۰us | ۰٫۰۵۱us | |
| Accuracy (Conductance) | ±(۱٫۵%+۱٫۵%FS) | ±(۱٫۵%+۱٫۵%FS) | ±(۱٫۵%+۱٫۵%FS) | |
| Low range (VL CRL) | ≈۰٫۰۴～۱٫۱۲Ω | ≈۰٫۰۲۵～۰٫۶Ω | ≈۰٫۳～۲٫۴Ω | |
| Resolution | ۱۸uΩ | ۹٫۶uΩ | ۳۸uΩ | |
| Accuracy (Impedance) | ±(۰٫۵%+۰٫۵%FS) | ±(۰٫۵%+۰٫۵%FS) | ±(۰٫۵%+۰٫۵%FS) | |
| Medium range (VL CRM) | ≈۱٫۱۲～۱۱۲Ω | ≈۰٫۶～۶۰Ω | ≈۲٫۴～۲۴۰Ω | |
| Resolution | ۱۵us | ۲۷us | ۶٫۸us | |
| Accuracy (Conductance) | ±(۱%+۱%FS) | ±(۱%+۱%FS) | ±(۱%+۱%FS) | |
| High range (VL CRH) | ≈۱۱٫۲～۲۰۰۰Ω | ≈۶٫۰～۲۰۰۰Ω | ≈۲۴～۲۰۰۰Ω | |
| Resolution | ۱٫۶us | ۳٫۰us | ۰٫۷۸us | |
| Accuracy (Conductance) | ±(۱٫۵%+۱٫۵%FS) | ±(۱٫۵%+۱٫۵%FS) | ±(۱٫۵%+۱٫۵%FS) | |
| Constant power mode (CP) (Input voltage /current≥۱۰%FS) | ||||
| Range | ۰~۳۰۰W | ۰~۳۰۰W | ۰~۳۰۰W | |
| Resolution | P<100W | ۱mW | ۱mW | ۱mW |
| P≥۱۰۰W | ۱۰mW | ۱۰mW | ۱۰mW | |
| Accuracy | ±(۱%+۰٫۱%FS) | ±(۱%+۰٫۱%FS) | ±(۱%+۰٫۱%FS) | |
| Voltage measurement | ||||
| Low range | ۰~۳۰V | ۰~۳۰V | ۰~۳۰V | |
| Resolution | ۱mV | ۱mV | ۱mV | |
| Accuracy | ±(۰٫۰۵%+۰٫۰۲%FS) | ±(۰٫۰۵%+۰٫۰۲%FS) | ±(۰٫۰۵%+۰٫۰۲%FS) | |
| High range | ۰~۱۵۰V | ۰~۱۵۰V | ۰~۵۰۰V | |
| Resolution | ۱۰mV | ۱۰mV | ۱۰mV | |
| Accuracy | ±(۰٫۰۵%+۰٫۰۲۵%FS) | ±(۰٫۰۵%+۰٫۰۲۵%FS) | ±(۰٫۰۵%+۰٫۰۲۵%FS) | |
| Current measurement | ||||
| Low range | ۰~۳A | ۰~۶A | ۰~۱٫۵A | |
| Resolution | ۱mA | ۱mA | ۱mA | |
| Accuracy | ±(۰٫۱%+۰٫۱%FS) | ±(۰٫۱%+۰٫۱%FS) | ±(۰٫۱%+۰٫۱%FS) | |
| High range | ۰~۳۰A | ۰~۶۰A | ۰~۱۵A | |
| Resolution | ۱mA | ۱mA | ۱mA | |
| Accuracy | ±(۰٫۱%+۰٫۱۵%FS) | ±(۰٫۱%+۰٫۱۵%FS) | ±(۰٫۱%+۰٫۱۵%FS) | |
| Power measurement (Input voltage /current≥۱۰%FS) | ||||
| Range | ۰~۳۰۰W | ۰~۳۰۰W | ۰~۳۰۰W | |
| Resolution | P<100W | ۱mW | ۱mW | ۱mW |
| P≥۱۰۰W | ۱۰mW | ۱۰mW | ۱۰mW | |
| Accuracy | ۱%+۰٫۱%FS | ۱%+۰٫۱%FS | ۱%+۰٫۱%FS | |
| Current slew rate | ||||
| Range | CCH ( /us) | ۰٫۱mA ~1.5A | ۰٫۱mA ~3A | ۰٫۱mA ~0.75A |
| CCL ( /us)*3 | ۰٫۱mA ~0.15A | ۰٫۱mA ~0.33A | ۰٫۱mA ~0.075A | |
| Resolution | ۰٫۱mA/us | ۰٫۱mA/us | ۰٫۱mA/us | |
| Accuracy *۴ | ۳%+۱۰us | ۳%+۱۰us | ۳%+۱۰us | |
| Battery discharge | ||||
| Discharge time | ۱s~100h | ۱s~100h | ۱s~100h | |
| Resolution | ۱s | ۱s | ۱s | |
| Accuracy | ۰٫۲%+۱s | ۰٫۲%+۱s | ۰٫۲%+۱s | |
| Battery capacity | ۳۰۰۰Ah | ۶۰۰۰Ah | ۱۵۰۰Ah | |
| Resolution | ۱mAh | ۱mAh | ۱mAh | |
| Accuracy | ۰٫۳%+۰٫۰۱Ah | ۰٫۳%+۰٫۰۱Ah | ۰٫۳%+۰٫۰۱Ah | |
| Discharge voltage range | ۰٫۱V~150V | ۰٫۱V~150V | ۰٫۱V~150V | |
| Discharge current resolution | ۱۰mA | ۱۰mA | ۱۰mA | |
| Short circuit | ||||
| CCL | ۳٫۶A | ۷٫۲A | ۱٫۸A | |
| CCH | ۳۳A | ۶۶A | ۱۶٫۵A | |
| CV | ۰V | ۰V | ۰V | |
| VH CRL | ۰٫۰۲۷Ω | ۰٫۰۲۲Ω | ۰٫۲۴Ω | |
| VH CRM | ۵٫۶Ω | ۲٫۸Ω | ۳۱Ω | |
| VH CRH | ۵۸Ω | ۲۹Ω | ۳۱۰Ω | |
| VL CRL | ۰٫۰۲۷Ω | ۰٫۰۲۲Ω | ۰٫۲۴Ω | |
| VL CRM | ۱٫۱Ω | ۰٫۵۳Ω | ۲Ω | |
| VL CRH | ۱۰Ω | ۵٫۳Ω | ۲۰Ω | |
| CPV | ۳۱۵W | ۳۱۵W | ۳۱۵W | |
| CPC | ۰W | ۰W | ۰W | |
| Max. slew rate | ||||
| Current | ۱٫۵A /us | ۳A /us | ۰٫۷۵A /us | |
| Voltage | ۰٫۲V /us | ۰٫۲V /us | ۰٫۰۲V /us | |
| Open circuit | ≥۲۰kΩ | ≥۲۰kΩ | ≥۲۰kΩ | |
| Max. input level | ||||
| Current | ۳۳A | ۶۶A | ۱۶٫۵A | |
| Voltage | ۱۷۵V | ۱۷۵V | ۵۵۰V | |
| Ripple & Noise | ||||
| Current (rms/p-p) | ۳mA/30mA | ۶mA/60mA | ۵mA/50mA | |
| Voltage (rms) | ۵mV | ۵mV | ۵mV | |
| Transient operation | ||||
| Transient mode | Continuous, Pulse, Toggled | |||
| Frequency range *۵ | ۰٫۰۱Hz~2kHz | |||
| High/Low time | ۰~۹۹۹۹۹ms | |||
| Resolution | ۲۵۰us | |||
| Accuracy | ۰٫۲%+۱۰us | |||
| Rising/Falling time | ۲۵۰us~99999ms | |||
| Resolution | ۲۵۰us | |||
| Accuracy | ۰٫۲%+۱۰us | |||
| List Mode | ||||
| Step time | ۱۰ms~99999s | |||
| Resolution | ۱۰ms | |||
| Accuracy | ۰٫۲℅+۱۰us | |||
| No. of steps | ۱~۵۰ | |||
| No. of cycles | ۰~۶۵۵۳۵ | |||
| Storage | ۸ Lists | |||
| Expanded function | Chain | |||
| Trigger input | ||||
| Trigger level | TTL falling edge | |||
| Trigger pulse width | ≥۲۰us | |||
| General | ||||
| Protection | Over current, over voltage, over power, over temperature and reverse voltage protections | |||
| Interface | RS-232 interface, support SCPI commands, support Labview | |||
| Optional RS-232 to USB cable | ||||
| Operating environment | ۰℃~۴۰℃, ≤۸۵%RH | |||
| Storage environment | -۱۰℃~۷۰℃, ≤۷۰%RH | |||
| Power source | AC110V/220V±۱۰% selectable, 50/60Hz | |||
| Accessories | Power cord x1, Operation manual x1, RS-232 cable x1 | |||
| Dimension (WxHxD) | ۲۱۵x89x412mm | |||
| Weight | ۵٫۲kg | |||
