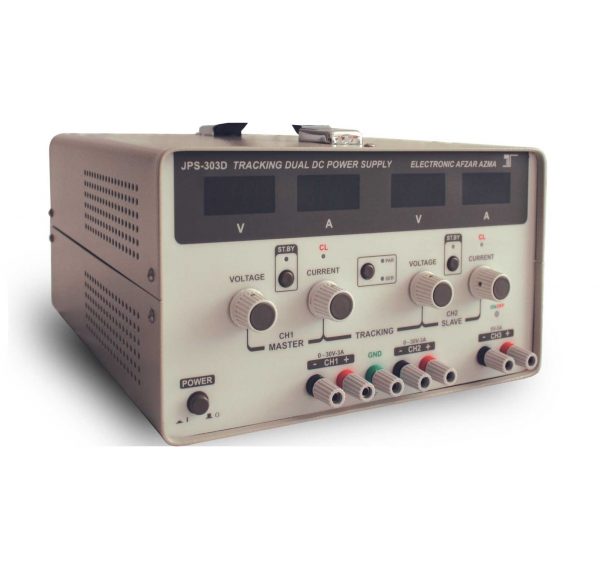

منبع تغذیه دوبل ۳۰ ولت ۳ آمپر افزارآزما مدل JPS-303D

منبع دوبل ۳۰ولت ۳آمپر افزارآزما JPS-303D

منبع دوبل ۳۰ولت ۳آمپر افزارآزما JPS-303D ساخت شرکت افزارآزما



مشخصات :

• نوع : ترانسی ( خطی )
• ۲ کانال متغیر
• محدوده ولتاژ : ۰ الی ۳۰ ولت
• محدوده جریان : ۰ الی ۳ آمپر
• مجهز به خروجی ثابت ک ۵V – 3A
• محافظت شده در برابر اضافه بار
• محافظت شده در برابر اتصال کوتاه
• ضمانت : یکساله تعمیر



SPECIFICATIONS :

Main Power Supply: 220V±۱۰%, ۵۰/۶۰Hz±۲Hz; 110/220V±۱۰% selectable, 50/60Hz±۲Hz (customer optional) Rating

Output Voltage: 0-30V

Maximum output current: 0~3A Operation Mode

Independent: Two independent outputs+5V/3A fixed output. Output from 0V tomax. rating voltage and from 0A to max. rating current.

Series:0~60V / 3A

Parallel: 0~30V / 6A

Voltage :

Line regulation: CV≤ ۰٫۰۱%+۳mV; CC≤ ۰٫۲%+۳mA

Load regulation: CV≤ ۰٫۰۱%+۳mV(rating current ≤ ۳A), CC≤ ۰٫۲%+۳mA (tating current≤۳A )

Load regulation: CV≤ ۰٫۰۲%+۵mV(rating current >3A), CC≤ ۰٫۲%+۵mA (tating current>3A )

Recovery tim:e ≤ ۱۰۰ μ S

Ripple & noises: CV≤ ۳mV rms

Temperature coefficient ≤ ۳۰۰ppm/ ℃

Constant Current Operation

Output current range: 0A~rating current continuously adjustable

Current :

Line regulation: CC≤ ۰٫۲%+۳mA

Load regulation: CC≤ ۰٫۲%+۳mA

Ripple & noise: CC≤ ۳mA rms

Tracking Operation

Parallel operation:

Line regulation ≤ ۰٫۰۱%+۳mV;

Load regulation ≤ ۰٫۰۱%+۳mV(rating current ≤ ۳A);

≤ ۰٫۰۲%+۵mV(rating current3A)

Series operation:

Line regulation ≤ ۰٫۰۱%+۵mV;

Load regulation ≤ ۳۰۰mV

Positive and Negative supply:

Slave tracking error ≤ ۰٫۵%+۱۰mV of the master (No load; if load, please add load regulation ≤ ۳۰۰mV)

Meter :

Voltage dispaly: 3 and 1/2 Digits panel meter; Accuracy: ( ± ۰٫۵۱% of rdg +2 digits)

Current display: 3 and 1/2 Digits panel meter: Accuracy: ( ± ۱% of rdg +2 digits)

Fixed 5V/3A Output Specifications :

Voltage accuracy: 5V±۰٫۲۵V

Output current: 3A

Regulation: Line regulation ≤ ۵mV, Load regulation ≤ ۱۵mV

Ripple&Noise ≤ ۲mV rms

Protection: current limit and short circuit protection

Operation Temperature & Humidity 0 ℃ to 40 ℃/ <80%

Storage Temperature & Humidity -100 ℃ to 70 ℃ / <70%

Working house: moe than 8 hours, 80% load

۰-۳۰V, 0-3A Dual Channels adjustable and one fixed 5V/3A output

Overload Protection

Constant Voltage, Constant Current, Low ripple noise, Low temperature drift

Pre-set current limited point

In tracking mode, both outputs are automatically connected in series or parallel without extra cables

In series mode, machine can be connected as positive and negative supply

Multi tune potentiometers, easy to setup voltage

High efficient toroidal transformer

Dual Color four LED Digital Panel Meters Voltages and Current Display

---
